情報画像学実験II: 実験1. 論理回路

先週の実験では、Verilog を用いて組合せ回路を設計した。今週は順序回路の設計を学ぶ。

フリップフロップの Verilog 記述

Dフリップフロップ

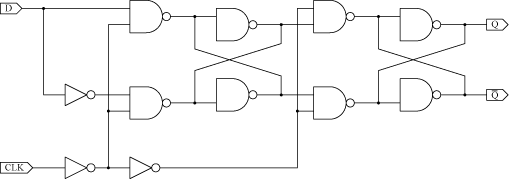

Dフリップフロップはクロック信号線が立ち上がった(0から1へ変化した)瞬間の入力D の値を記憶する記憶素子である。Dフリップフロップの回路図を図1に示す。

Verilog において Dフリップフロップを記述したいとき、この回路図をそのまま assign 文で記述してはいけない。Verilog においてフリップフロップは手続きブロックを用いて記述される。図2 に Dフロップフロップの記述例を示す。

module D_FLIPFLOP(D, CLK, Q);
        input D;
        input CLK;
        output Q;

        reg Q;

        always@(posedge CLK) begin
                Q <= D;
        end
endmodule

入力信号値が変化した瞬間に出力信号値が変化する組合せ回路においては always に続く @(～)には * 印を記述した。一方、クロックが立ち上がった瞬間にのみ出力値が更新されるフリップフロップを記述するときは、@(～)にはキーワード posedge とクロック信号名を記述する。

シミュレーション実験

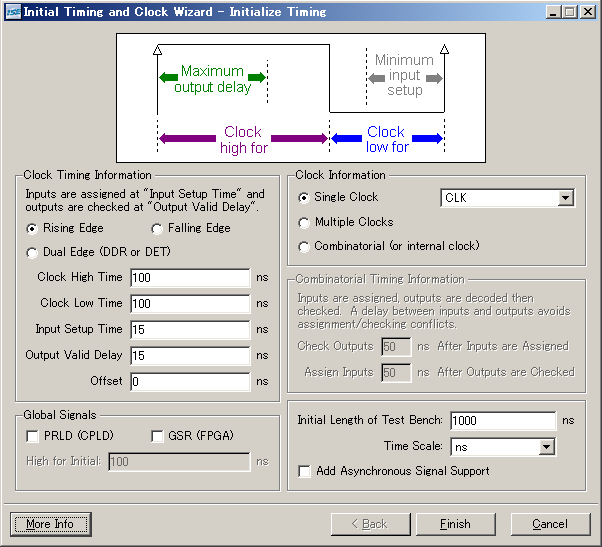

図2の回路をシミュレーション実験で動作検証する。"Initialize Timing and Clock Wizard" において Clock Information は図3 のように Single clock とし、クロック入力 CLK を指定すること。

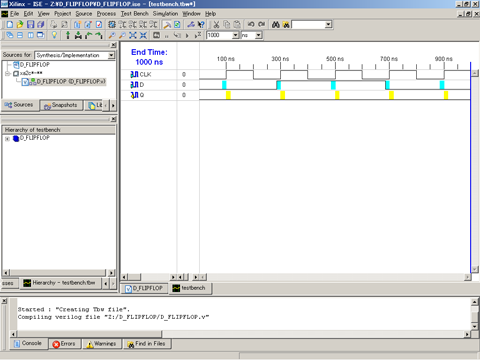

図4に示すような波形エディタが起動する。クロック信号 CLK の波形は既にウィザードによって作成されているので入力信号 D だけ作成すればよい。

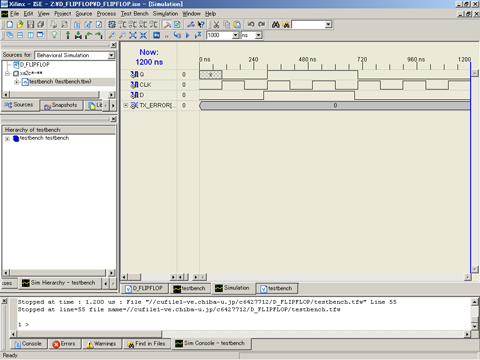

図5にDフリップフロップに対するシミュレーション結果例を示す。クロックが立ち上がった瞬間に出力 Q の値が入力 D の値によって更新されている。シミュレーション開始直後から最初のクロック立ち上がり時まで、つまり0ns～100nsにおいて、出力 Q の値がメッシュで表示されている。これは出力値 Q が不定値であることを意味しており、フリップフロップの値が初期化されていないことに起因している。

先週の組合せ回路の場合と同様、手続きブロックの中には if, case などを用いた複雑な処理を書くことができる。図6は長さ4ビットのシフトレジスタの記述例である。リセット信号 RST が 1 のとき、シフトレジスタの値は全零にリセットされる。RST が 0 のとき、値がシフトする。ただし、値の更新はクロック入力 CLK が立ち上がった瞬間にのみ行われる。

module SHIFT_REGISTER(IN, CLK, RST, OUT);
        input IN;
        input CLK;
        input RST;
        output [3:0] OUT;

        reg [3:0] OUT;

        always@(posedge CLK) begin
                if(RST) begin
                        OUT <= 4'b0000;
                end else begin
                        OUT <= {OUT[2:0], IN};
                end
        end
endmodule

今週の課題 - その1

第4週目-課題1

複雑な順序回路設計 - 16点離散フーリエ変換演算回路 (発展課題)

次に、16点離散フーリエ変換演算回路を題材に複雑な順序回路設計を行う。フーリエ変換とは波情報の時間領域から周波数領域への変換であり、音声処理、画像処理など、さまざまな情報の処理にしばしば用いられる。16点離散フーリエ変換は離散化された要素数16の数列に対するフーリエ変換である。16点離散フーリエ変換演算Excelファイルを用意したので、これを用いてフーリエ変換について思い出して欲しい。

この回路の各信号線はバスであり、それぞれ複素数を扱う。入力として時間領域の波情報 A0～A15、出力として周波数領域の情報 Y0～Y15 を持つ。16点離散フーリエ変換では回転因子 W₁₆ (以下、簡単に W) およびそのべき乗値 W^k が用いられる。これは次式で得られる。

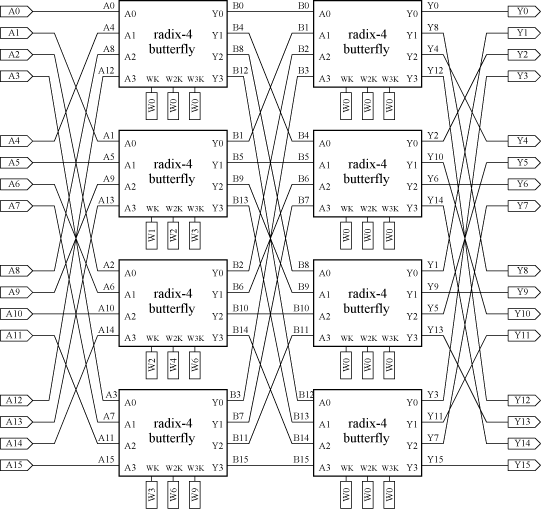

この式は三角関数を含む。三角関数演算回路の構成は難しい。しかし幸い、この式の値は k によってのみ定まり、また、この回路においては k は 0, 1, 2, 3, 4, 5, 6, 9 以外の値をとらない。よって、W^kの値は事前に計算しておき、回路に保持させることにする。図7 では W0～W9 にこれらの定数値が保持されている。

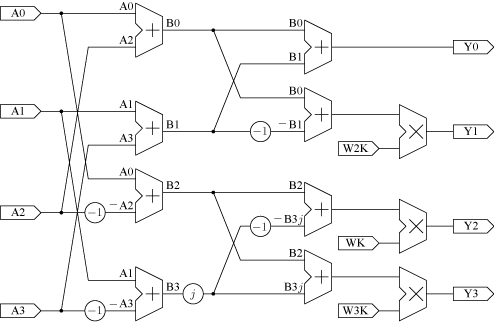

図7中の "radix-4 butterfly" は基数4のバタフライ演算回路であり、図8のように構成できる。

この回路において、データはすべて 32ビットバスで扱うこととし、上位 16ビットを実数部、下位 16ビットを虚数部とみなすことにする。扱う数値は2の補数表現による整数値のみである。原則、小数点以下の値は切り捨てる。ただ、W^k については小数点以下を無視することはできない。そこで、W^k は乗算器の1入力にしかならないことに注目し、W^k の代わりに W^k を 2¹⁴倍した値を用いることとし、乗算器の出力において、積を 2¹⁴で割る (下位14ビットを捨てる) こととする。16進表記した 2¹⁴W^k を、表1に示す。また簡単のため、加減乗算器でオーバフローは起きないと仮定する。

表1. 2¹⁴W^k (16進表記)

	実数部	虚数部
W⁰	4000	0000
W¹	3b21	e782
W²	2d41	d2bf
W³	187e	c4df
W⁴	0000	c000
W⁵	e782	c4df
W⁶	d2bf	d2bf
W⁹	c4df	187e

今週の課題 - その2

第4週目-課題2

課題2-1

図7 の 16点離散フーリエ変換演算回路(組合せ回路)を Verilog で設計せよ。

課題2-2

図7 の 16点離散フーリエ変換演算回路について、適宜フリップフロップを挿入し、入力とフリップフロップ間とフリップフロップ同士の間、フリップフロップと出力間に入るバタフライ演算回路の数を高々1個に制限せよ。

課題2-3

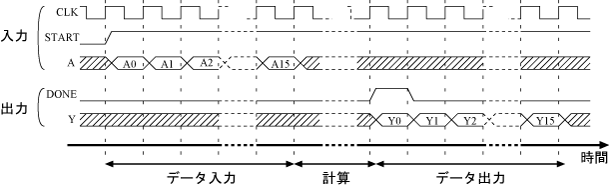

図7 ではデータ入力出力それぞれについて、それぞれ16個のポート A0～A15, Y0～Y15 を設けている。これをそれぞれ1個に減らした16点離散フーリエ変換演算回路を作成せよ。具体的に図9 のように入出力 A, Y を設け、16個のデータ A0～A15, Y0～Y15 を逐次入出力できるようにせよ。ここで、入力 START を設け、データ入力開始を回路に知らせることができるようにすると共に、データ出力の開始を回路が示せるように出力 DONE を設けよ。
