情報画像学実験II

7セグメントLED

ここでは第2週目課題1の助けのため、7セグメントLEDの表示を模倣するためのファイル testbench.v を提供する。以下の手順により、シミュレーションを行われたい。

  1. 7セグメントデコーダを記述する。ここで、モジュール名は "DECODER7"、入力は "I(3:0)"、出力は "A,B,C,D,E,F,G" にする。
  2. 検証用モジュールをダウンロードする。
  3. ダウンロードしたファイルを解凍し、ファイル testbench.v を得る。
  4. "Project → Add Copy of Source" から testbench.v をプロジェクトに加える。ここで、Association は "Synthesis/Imp + Simulation" ではなく "Simulation Only" とする。
  5. ソース窓のタブを "Sources", Source for "Behavioral Simulation" とし、testbench(testbench.tbw) を選ぶ。プロセス窓のタブについて、タブ "Processes" を選び、"Xillinx ISE Simulator → Simulate Behavioral Model" を選びシミュレータを起動させる。

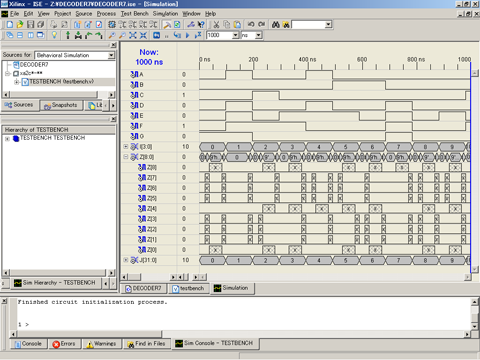

  6. バス Z[8:0] の左の + 印をクリックすると、図1のように7セグメントLED を模倣した波形図を得ることができる。


図1. 7セグメントLED 表示を模倣した波形図
